德國中部一個風和日麗的早上，Wolfgang K.爬上了他的貨車，開啟了一段新的旅程，而這段旅程不幸成為他職業生涯的最后一段。第一個站點是一家五金店，他卸下貨物，等叉車把貨物運走。結果，悲劇發生了。

叉車撞向Wolfgang時，他并沒有看到，一只腳被碾壞，自己被撞倒在地。他只記得那一刻后背像被重?fù)袅艘幌?，隨即暈了過去。醒來后，他疼得死去活來，身邊的醫護人員告訴他，腳踝以下的部位受傷十分嚴重。

醫生迅速為其治療，穩定了傷勢，但之后幾周到幾個月內，炎癥越來越嚴重。Wolfgang請求醫生為其截肢，但醫生并不想輕易這么做。他們想盡一切辦法挽救這只腳，但三年后，炎癥擴散到了腿上，導致大面積組織壞死。

Wolfgang的醫生最后被迫只能截去膝蓋以下的部位。在接下來的幾周內，等這條腿（殘肢）消腫后，Wolfgang裝上了一個過度用的假肢。這陣子，他剛好看到德國伯恩堡Sanit?tshaus Klinz矯形診所的廣告，很快，就成為了這里的一位?？?。

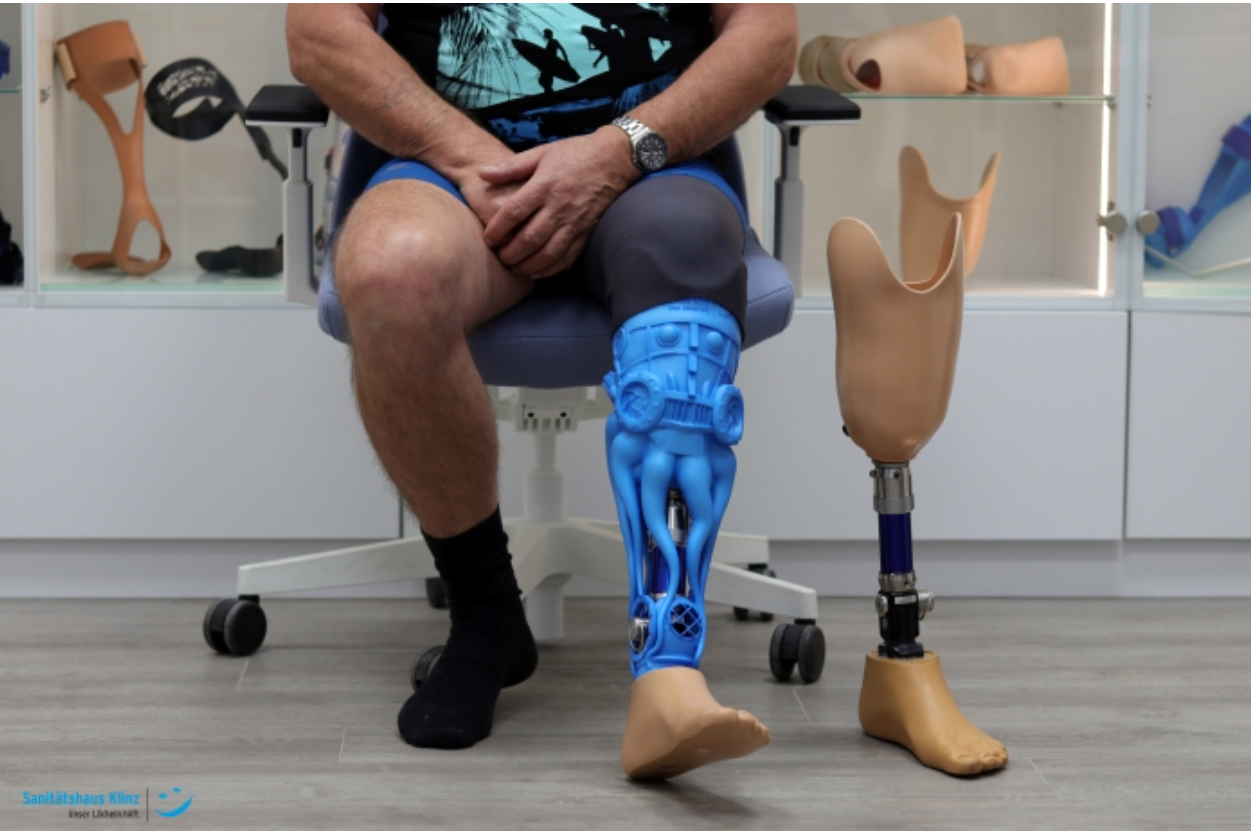

患者有兩副Sanit?tshaus Klinz假肢（新和舊）

全球范圍假肢需求激增

每天，僅在美國就有18.5萬臺小腿截肢手術，全球更是多達100多萬臺，假肢技師很難滿足日益增長的需求。

制作假肢接受腔，即殘肢與假肢的銜接部位，過去需要花上幾個小時的時間進行石膏鑄造，還要大量的技巧和經驗。

盡管Sanit?tshaus Klinz的技師仍會使用石膏鑄造等傳統方法，但對于一些高難度項目，特別是無法通過傳統方式完成的任務，他們會使用三維掃描儀Artec Eva。

這是一款專業手持式三維掃描儀，一直受到全球各行各業專業人士的喜愛，醫療保健行業也不例外。Artec Eva能快速完成彩色三維掃描，精度達亞毫米級，非常適合捕獲患者殘肢或其他身體部位的自然表面。

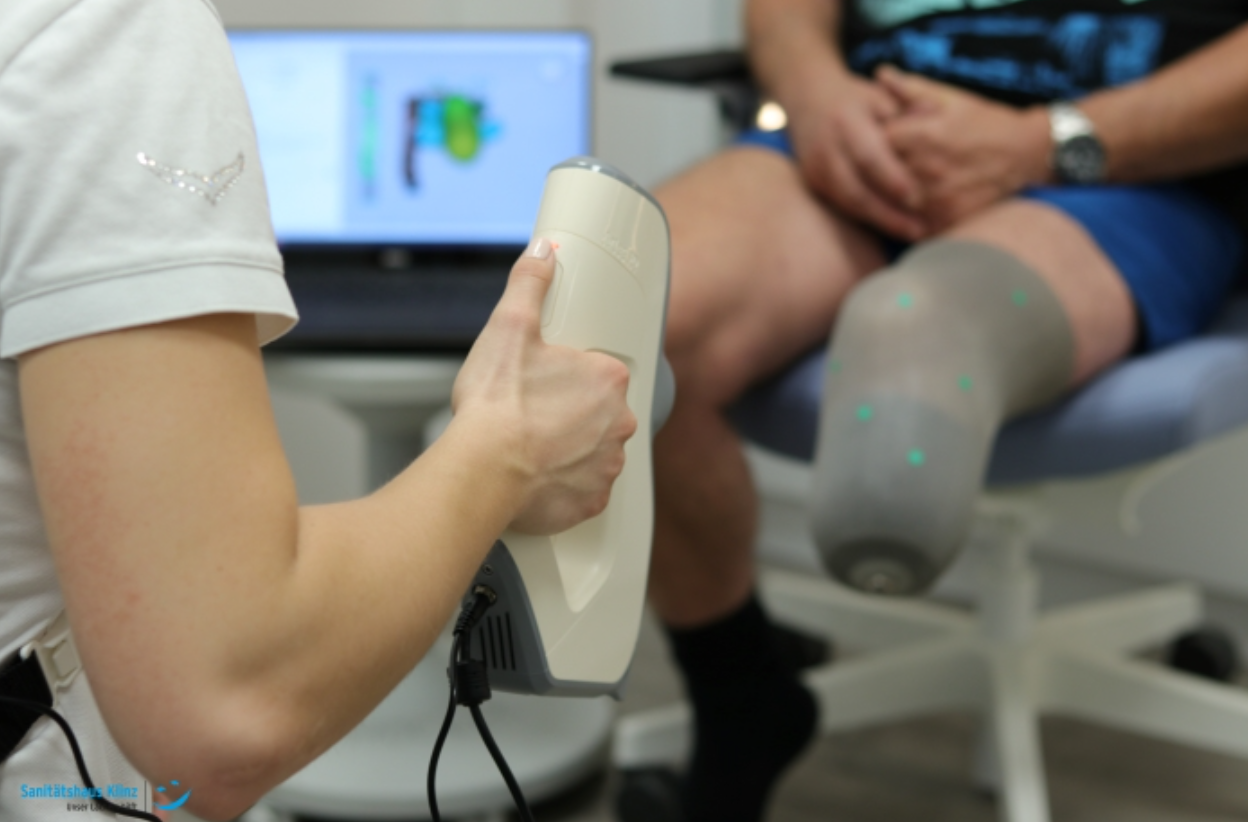

使用Artec Eva和Artec Studio軟件為患者殘肢進行三維掃描

他們還使用了Artec Space Spider，用于捕獲精度要求高的精密細節。Space Spider最初為國際空間站設計，受到諸多領域設計師、工程師、研究人員的青睞。

開啟全新假肢設計工藝

Wolfgang在Sanit?tshaus Klinz試過多款假肢后，決定換個新的可以入水洗澡的假肢，不僅可以淋浴，還能游泳。

這樣的假肢需要防水抗腐蝕，能承受鹽水環境。Sanit?tshaus Klinz的生物醫學工程師Lisa Pabst了解到他的需求后，決定為其設計一款更強大的假肢。

討論后，Pabst發現Wolfgang酷愛潛水。于是，她和Wolfgang、以及另一位假肢矯形資深專家Carsten Suhle一起，想制作一款獨特的防水假體，不僅起到矯正作用，同時還設計成海洋主題，成為獨一無二的一款假肢。

即便截肢后，Wolfgang也沒有放棄自己對潛水和水上運動的熱愛。聽到Pabst的想法后，他立刻同意了。

Pabst談到了這個項目的難點，“我們想用一種不同的方式，看看是否可以把新做的假肢融入到新設計中，而不是為現成的假肢進行外觀設計。”

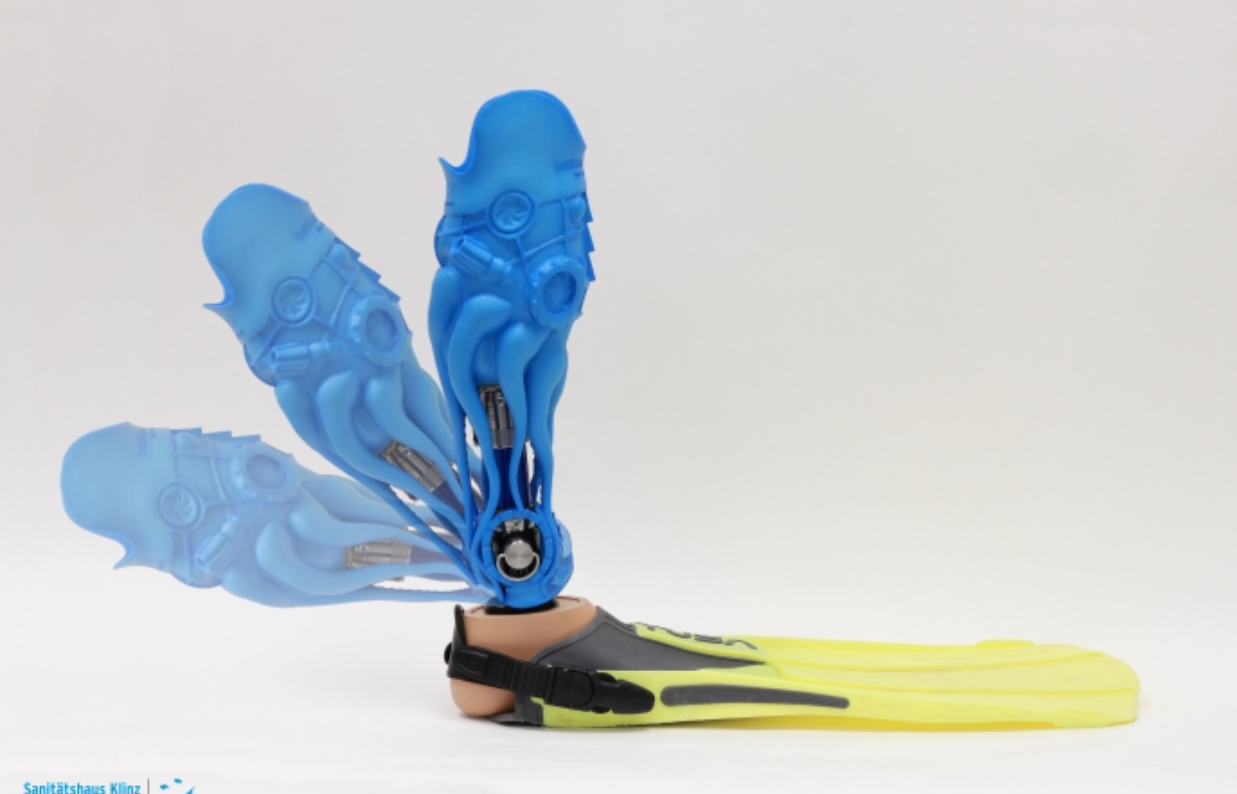

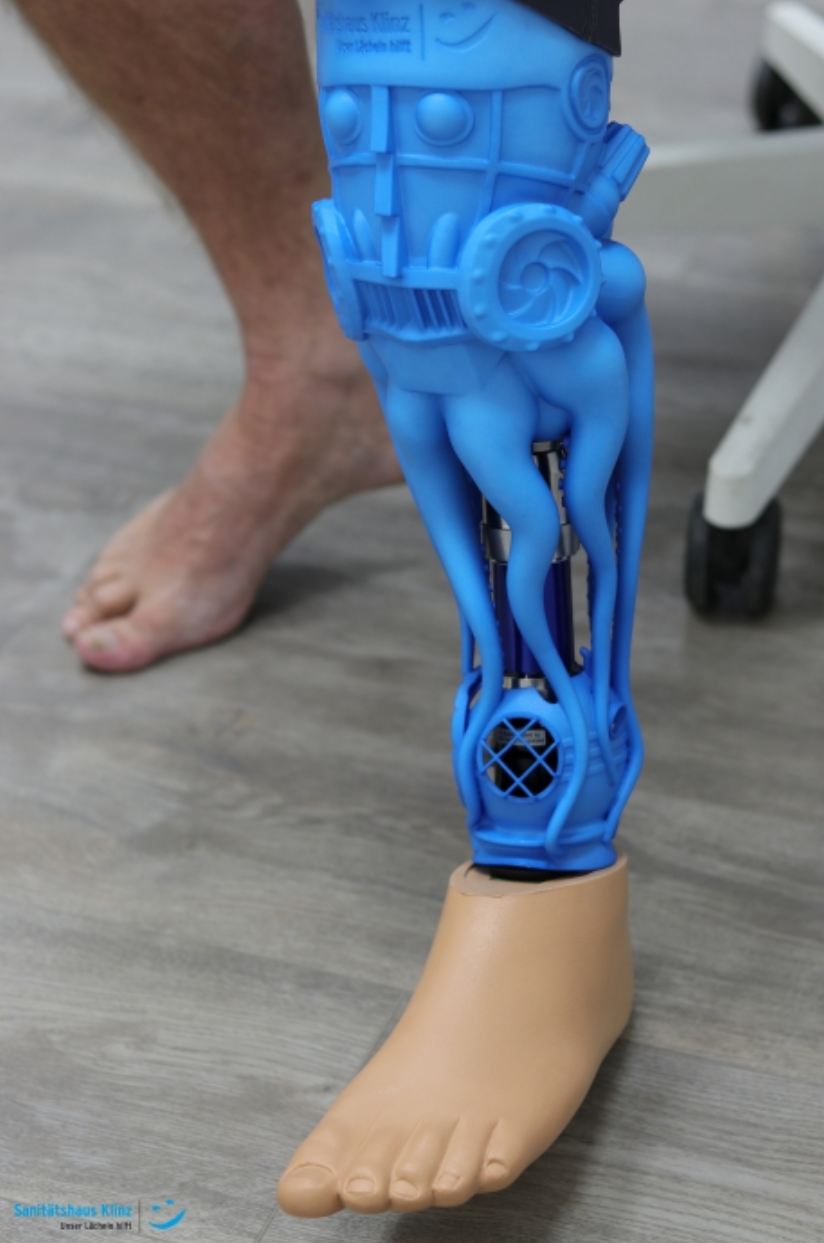

全新設計，假肢可以調整角度，安裝游泳用的蛙鞋

他們想把洗澡專用假肢的防水特征和矯形假肢的視覺美感結合起來，患者穿戴假肢時，沒人會發現這是一條假肢。所有矯形部位都要覆蓋并保護假肢的機械部件。

當問及設計靈感時，Pabst說道：“我們想借用章魚結構。章魚主體部分遮蓋了腕足上部，下方的觸角剛好可以模擬小腿外形。在假肢最下方的腳踝處，我們放了一個被章魚觸角纏繞的潛水頭盔，走個懷舊路線。踝關節可以通過頭盔側面的開口來操控。”

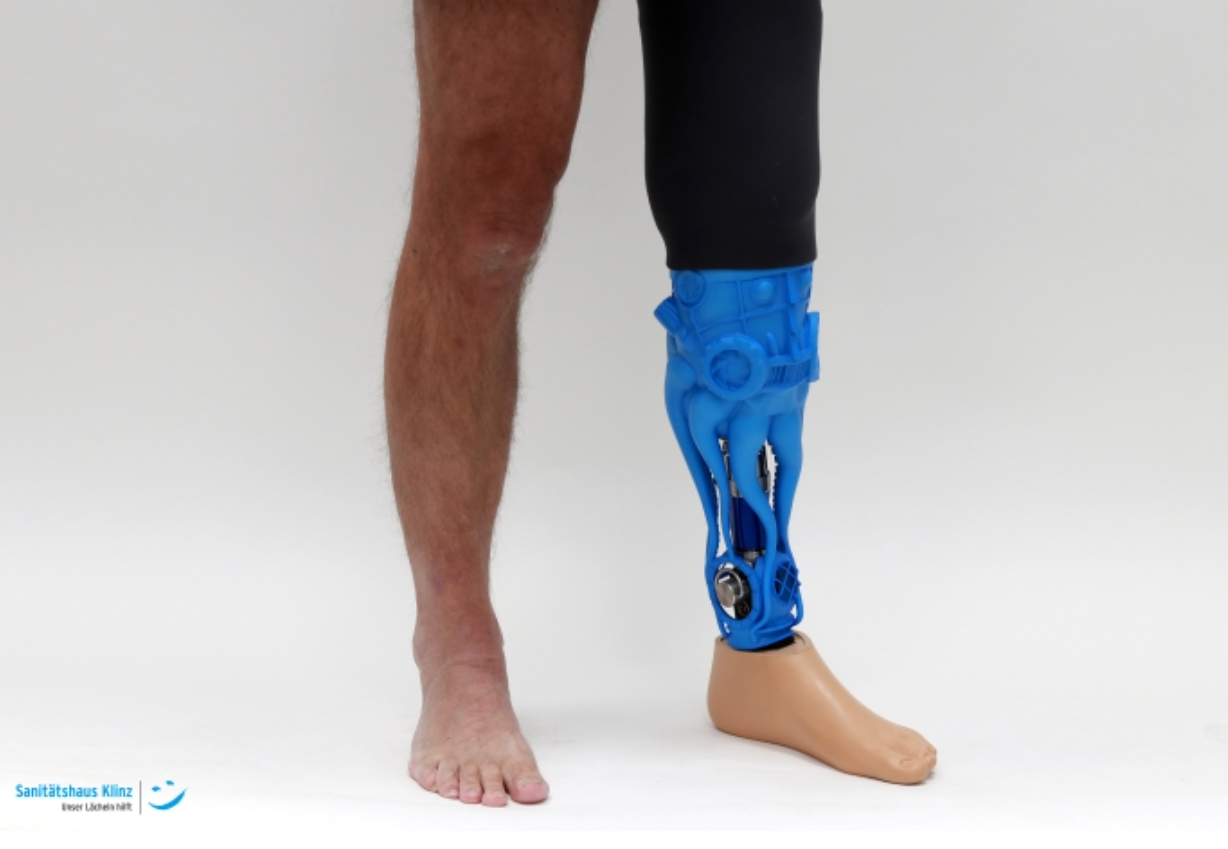

患者身上的全新防水假肢

Pabst和團隊也明白，任何假肢關鍵的部位還是接受腔的外形和匹配度，這要根據每位患者的情況量身定制，哪怕是稍有出入的設計，都會導致患者不適，造成生物力學功能障礙，最終導致日后受傷。

糟糕的是，接受腔不匹配還會造成皮膚潰爛，影響平衡而摔倒，肌肉骨骼過度使用造成慢性傷害、骨關節炎等等。

為打造一款無縫對接的無感接受腔，團隊打算使用Artec Eva，不到一分鐘，Pabst就掃描了Wolfgang殘肢表面的所有幾何。Pabst還掃描了他的另一條腿，方便在設計防水假肢的外形尺寸時，參考另一條腿的體積和表面數據。

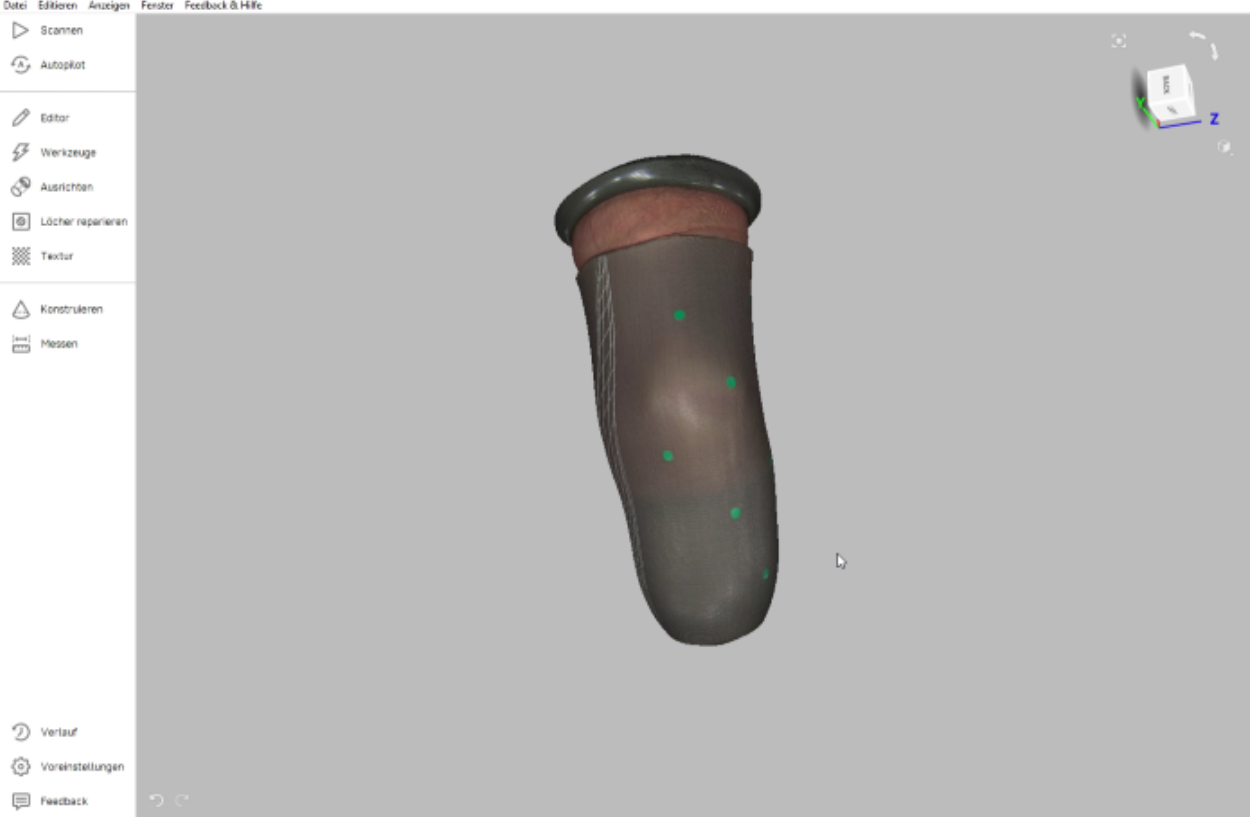

Artec Studio截圖：患者殘肢的Eva掃描

掃描完成后，在將3D網格導出至Geomagic Freeform前，Artec Studio軟件對掃描進行了處理。軟件中的各項工具簡單實用，Pabst順利刪除了多余數據，包括地板和周圍其他物體。

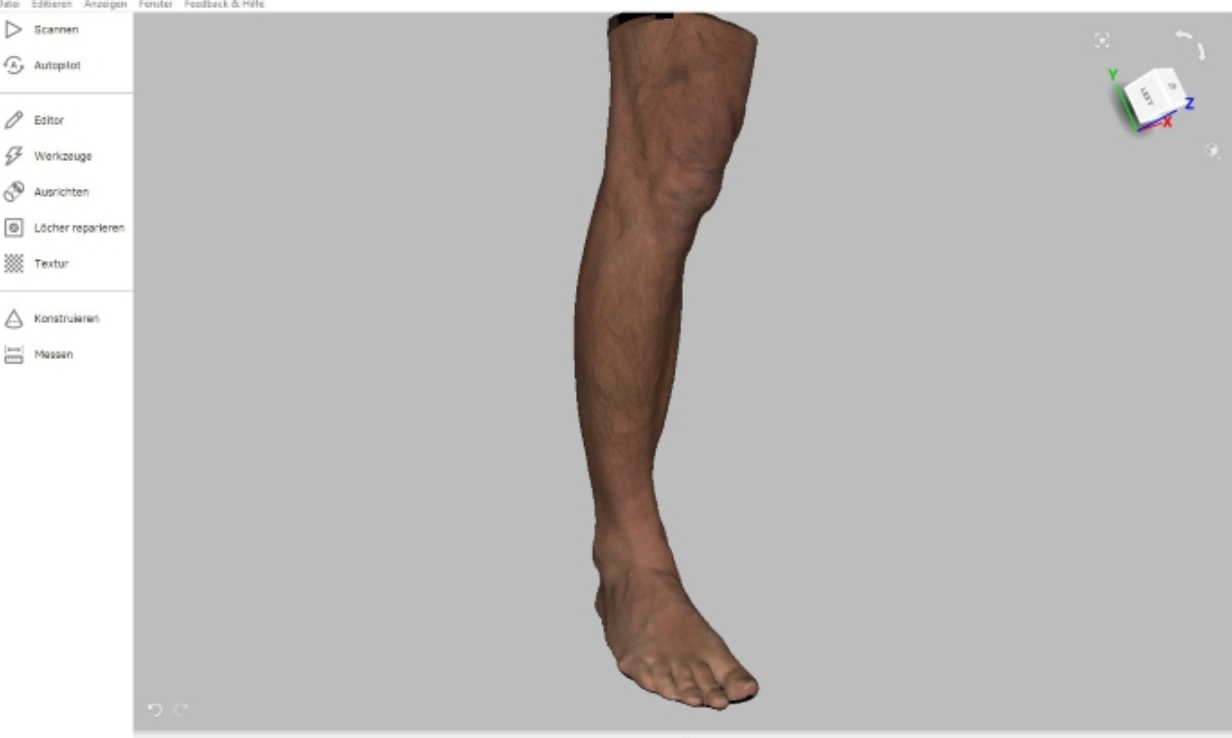

Artec Studio截圖：患者另一條腿的Eva掃描

掃描對齊配準后，合并成一個物體。最后，添加紋理，并應用至網格。Pabst利用Freeform完成了接受腔的設計，并雕刻出了那些美觀的元素。

至于Eva在和Freeform配合過程中起到何種作用，Pabst表示：“把Eva掃描導入Freeform，就等于為我的假肢設計提供了一個可靠的基礎。Eva只要幾秒的時間，就能精準捕獲患者的身體部位，在Freeform中，我根據這些相同的尺寸完成了全新設計。”

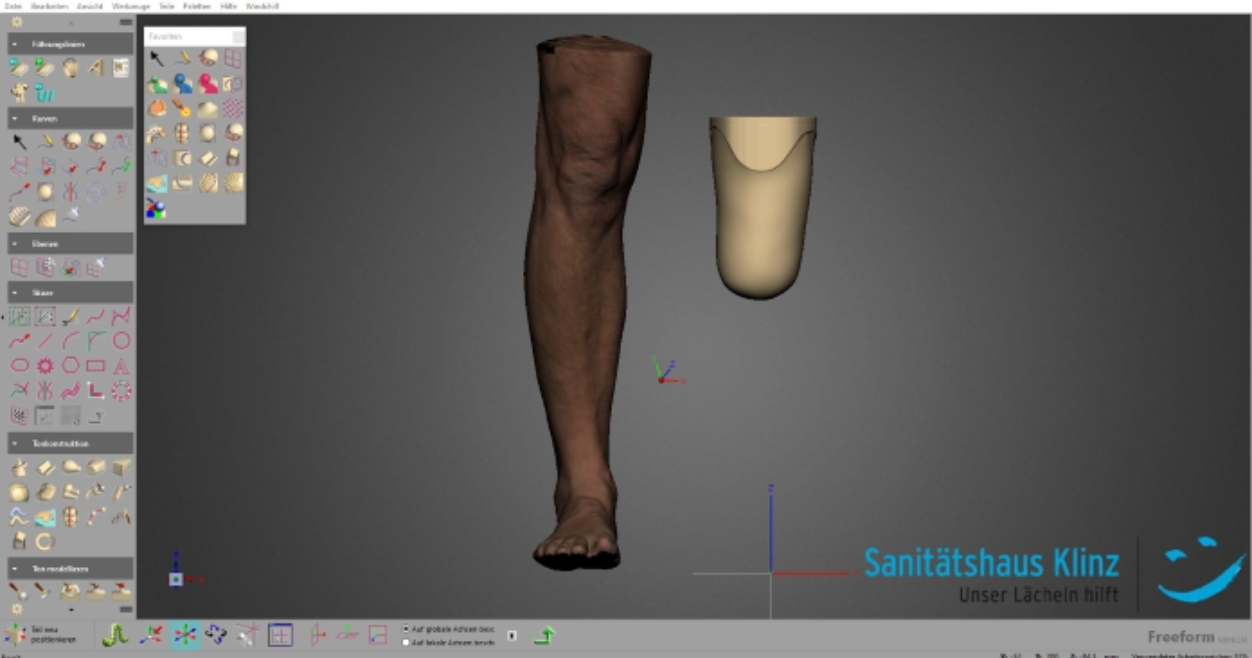

Geomagic Freeform截圖：患者另一條腿的Eva掃描以及根據Eva掃描的殘肢制作的模型

Pabst繼續說道：“接受腔必須匹配患者的殘肢，為其提供支持，每一毫米都必須被精確捕獲，來輔助設計新的假肢。幸運的是，Eva很快完成了掃描，十分輕松。”

Pabst的工藝包括以下步驟：導入Freeform，排列網格，為Wolfgang殘肢建模；隨后，在Freeform中為另一條腿制作鏡像；制作假肢軸，根據適配器塑形，再加入功能性設計。

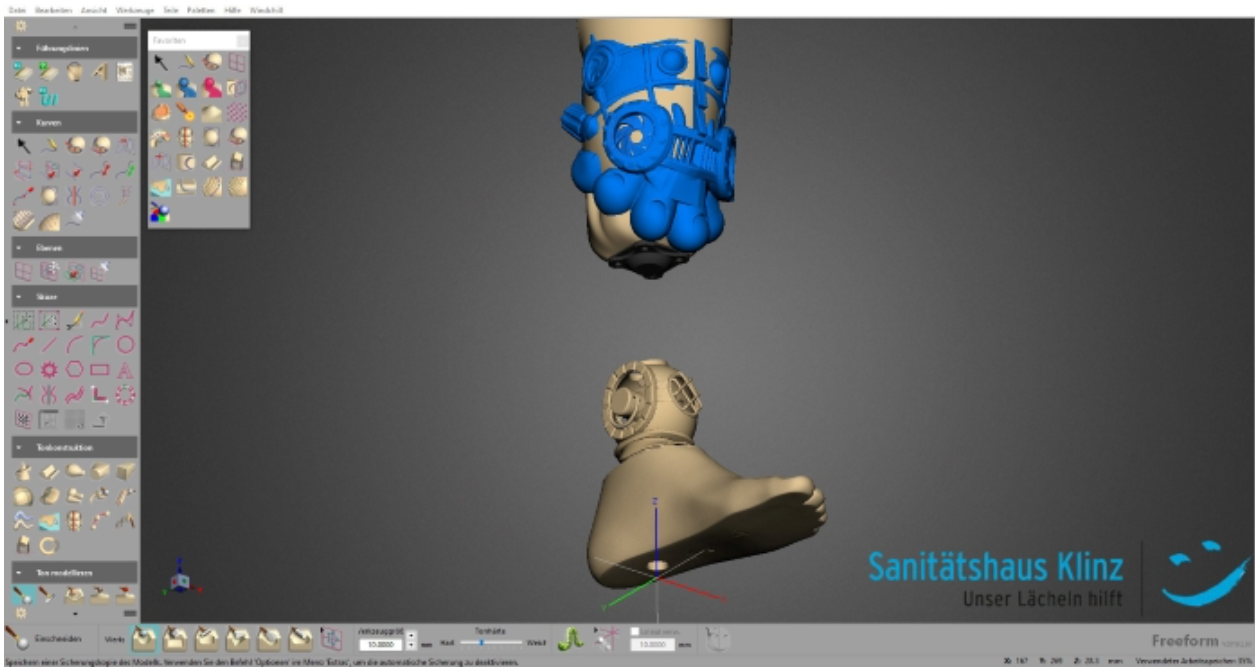

Geomagic Freeform截圖：根據適配器調整假肢軸， 再根據假肢功能調整設計

隨后，Pabst根據Wolfgang另一條腿的測量值，調整了章魚觸角的外形，保證小腿總周長相同。

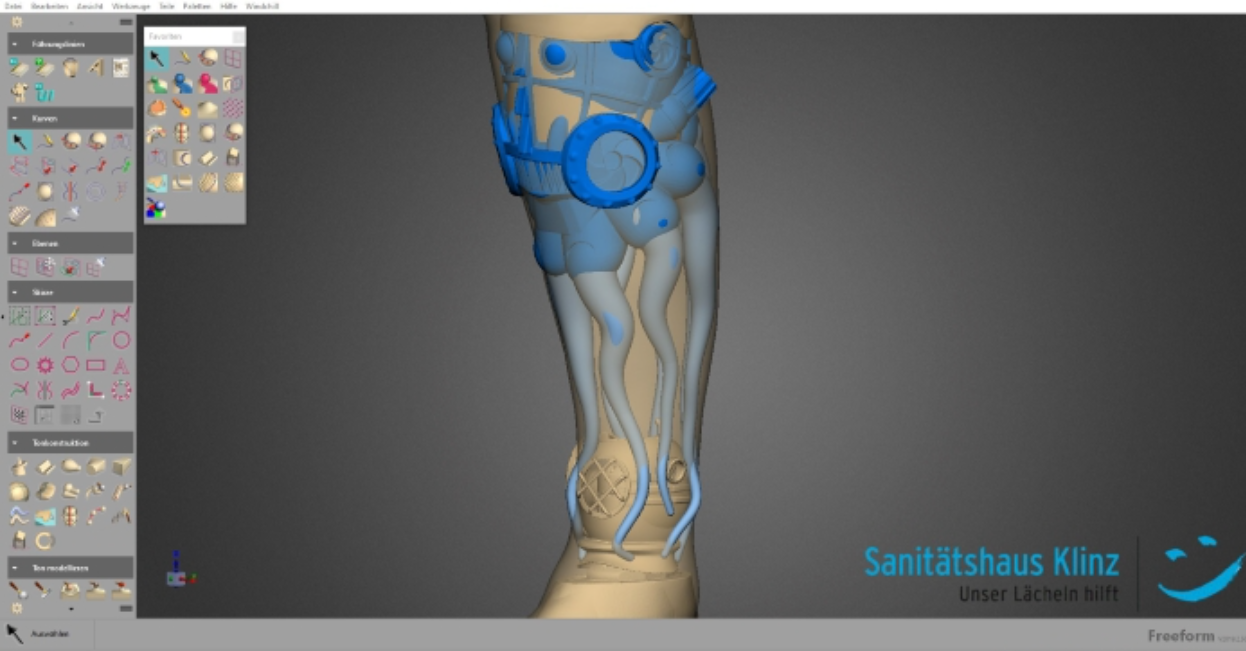

Geomagic Freeform截圖： 根據另一條腿的Eva掃描尺寸，調整觸角尺寸

這時，觸角吸盤裝置就算完成了。之后，把軸、章魚、觸角、潛水頭盔連起來即可。幾步操作后，她加上了Klinz的標識和患者姓名。

假肢外部組件完成3D打印后，與機械部件合并后鎖定。隨后，Wolfgang被邀請到診所進行試穿。

煥然一新：新防水假肢已穿戴完畢，可立即使用

從看到新假肢的那一刻起，Wolfgang就非常高興，穿起來就和其他Klinz的假肢一樣舒適。他的妻子和女兒們也都很滿意。最近，他去了一次波羅的海，孩子們都前來圍觀，覺得這條腿非?？帷?/span>

三維掃描在矯形修復界的實力和潛力

關于三維掃描在現代矯形和假肢設計中發揮的關鍵作用，Pabst評價道：“無論何時需要用高科技或普通材料制作矯形器、上半身或下半身的假肢，首先必須獲得患者身體部位的精準測量數據，這時就需要這款新設備亮相了。”

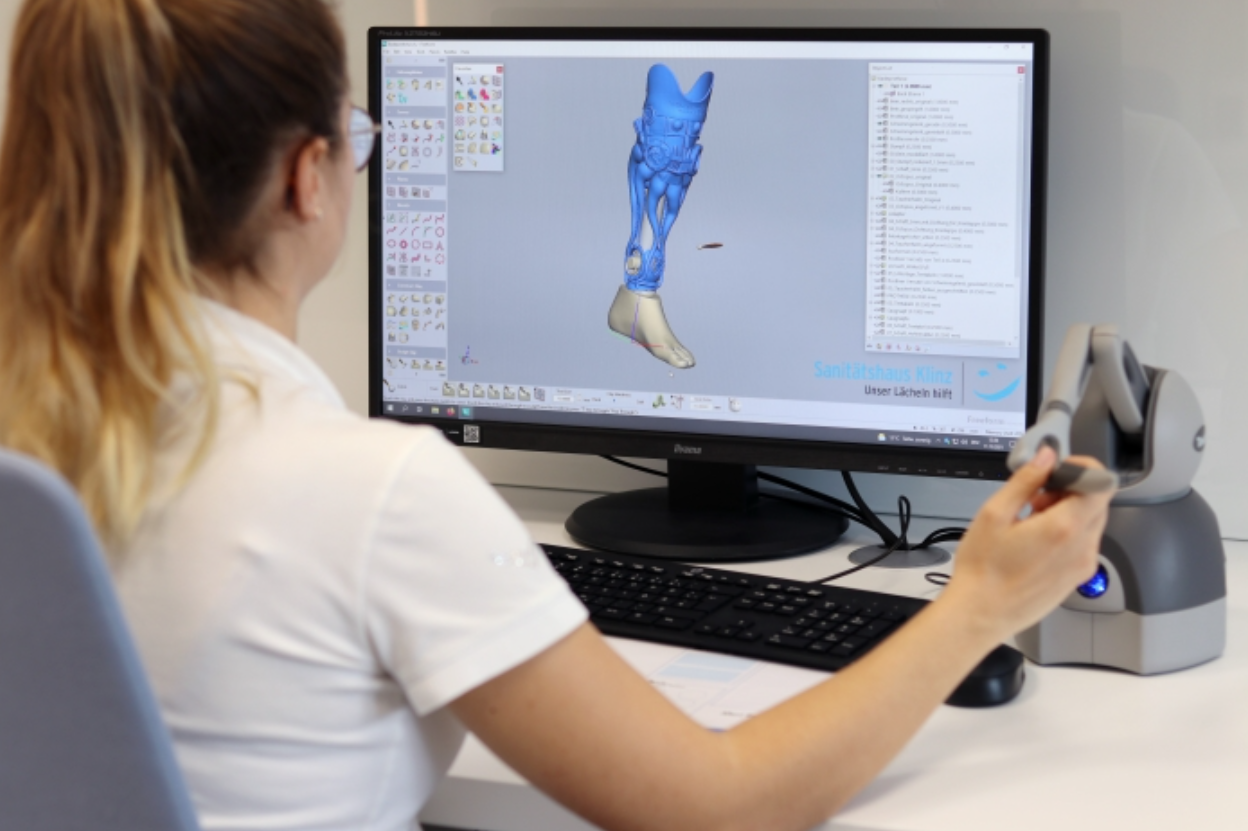

使用Geomagic Freeform的觸控設備為防水假肢完成最后處理

她進一步說道：“這一步做不好，后期會出現很嚴重的問題，假肢不匹配，甚至后期患者出現不良反應等等。一開始就用埃太科掃描數據，假肢就能完全對稱，就像自己身體的自然延伸。這提升了假肢的質量和效果。”
